HLY-200C回路電阻測試儀性能特點與技術參數

1.大電流：采用最-新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

2.高穩定性：在嚴重干擾條件下，液晶屏最-后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

3.高精度：采用雙路高速16位Σ－ΔAD采樣，最-新數字信號處理技術，最-高分辨力達到0.01μΩ，是目前能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。

4.智能化：進口高性能CPU，測量時系統根據信號大小自動切換量程，確保該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。

5.高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。

6.功能強大：電流可在50A、100A、150A和200A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。

7.人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。

8.USB轉存：能夠通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。

9.使用方便：體積小、重量輕，便于攜帶。

五、HLY-200C回路電阻測試儀技術指標

1、 測量范圍：0～2999.9μΩ

2、 分辨力：

3、 測試電流：DC50A、100A、150A、200A 四檔固定輸出

4、 測量精度：±(0.5% rd+2d)

5、 連續工作時間：5s~599s

6、 顯示方式：大屏幕中文液晶顯示

7、 通信方式：U盤轉存

8、 工作電源：AC220V±10%  50Hz

9、 整機功率：1200W

10、 最-大存儲記錄：200條

11、 工作環境：溫度－10℃～40℃   濕度≤80 %RH

12、 體    積：380×310×260 mm3

13、 質    量：11kg（不含附件）

六、HLY-200C回路電阻測試儀面板結構

圖1  面板結構圖

七、HLY-200C回路電阻測試儀工作原理

本儀器采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖2。

圖2  測試原理圖

電流源輸出恒定電流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0，經濾波放大處理后送入AD轉換為數字量，進而計算出電流值I，見公式（1）。同樣，采樣待測電阻Rx上的電壓信號Ux，經濾波、多級放大處理后送入AD轉換為數字量，通過公式（2）計算出電阻值Rx。

八、HLY-200C回路電阻測試儀操作方法

1、液晶顯示說明

本儀器采用240×128高分辨率灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。參數設置及試驗結果均顯示在 LCD屏上。全漢字操作界面，圖形清晰，美觀，易于操作。

2、旋轉鼠標使用說明

旋轉鼠標的功能類似計算機上使用的鼠標， 它有三種操作： “左旋"，“右旋"，“點擊選定"。通過鼠標的這三種操作可以實現移動光標、數據輸入和操作選定等功能。

移動光標：通過左轉或右轉旋轉鼠標來移動光標，將光標移動到所要選擇的選項上，“點擊"旋鈕即可選定此項。

數據輸入：當需要修改或者輸入數據時，將光標移動到需要修改數據的選項上，點擊鼠標，即進入數據的修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作，點擊鼠標確認該位的修改。旋轉鼠標進入下一位的修改。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。

3、正確接線

按圖3所示接線方法正確接線。

圖3  四端子接線圖

注意: ①儀器面板與測試線的連接處應扭緊，不得有松動現象。

②應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。

4、開機

確認測試線接線無誤后，接入220V交流電源，合上電源開關，儀器進入開機狀態。開機時，蜂鳴器短時響，表示系統開機。

5、主界面

打開電源開關，系統進入主界面，如圖4所示。

圖4  主界面

移動光標，可在“開始測試"、“記錄查詢"、“時間設置"、“U盤轉存"中任意切換。主界面下方顯示系統當前時間。

6、測試菜單界面

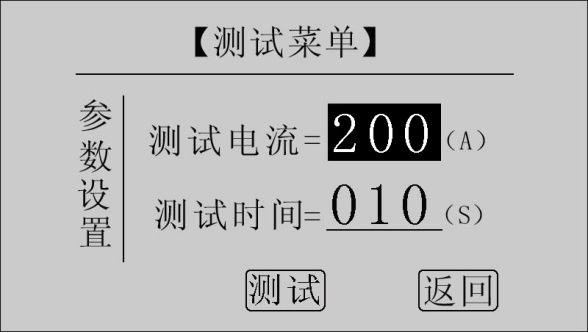

在主界面中選中“開始測試"項，點擊鼠標，儀器進入測試菜單界面，如圖5所示。默認測試電流為200A，測試時間為10s。

圖5  測試菜單界面

在“測試電流"位置點擊鼠標，電流值可在50A，100A，150A，200A之間任意切換；旋轉鼠標到“測試時間"位置，使用旋轉鼠標輸入數據，可設定測試時間。

點擊“測試"項，系統進入“測試結果"界面。

點擊“返回"項，系統返回上一界面。

注意：測試時間設定范圍：5s~599s，超出該范圍系統返回默認值：10s。為了保證測試結果更加準確，推薦測試時間采用默認值10s。

7、測試結果

在“測試菜單"中點擊“測試"項進入“測試結果"界面，如圖6所示。界面上依次顯示電阻值、測試電流值和測試時間。

注意：此時電流線上有大電流流過，切不可將電流線強行拔掉，否則可能對操作人員和儀器造成傷害。
